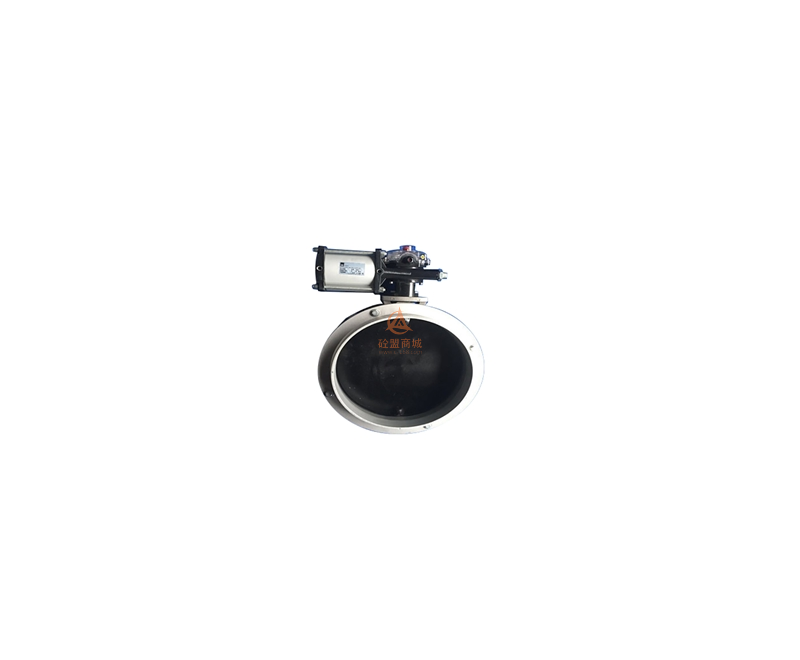

搅拌站单法兰粉料气动蝶阀 250/300/400

  • 售价:¥1680~5450
  • 会员价:¥1680~5450
  • 市场价:¥2600.00
  • 商品货号:XW00000382
  • 品牌:三一
  • 浏览次数:78次
  • 单位:
  • 已售:0

砼盟商城

成交0笔,买家数39位

推荐商品

¥350.00

建筑八大员证

砼盟商城

  • 成交:0笔
  • 评价:0条

¥1000.00

力士乐A4VG140油泵配件

砼盟商城

  • 成交:0笔
  • 评价:0条

¥25000.00

三一电控柜电气板总成

砼盟商城

  • 成交:0笔
  • 评价:0条

¥36.00

转台螺栓

砼盟商城

  • 成交:0笔
  • 评价:9条

 此商品价格不含运费,不含税,如需开票,需另加税点

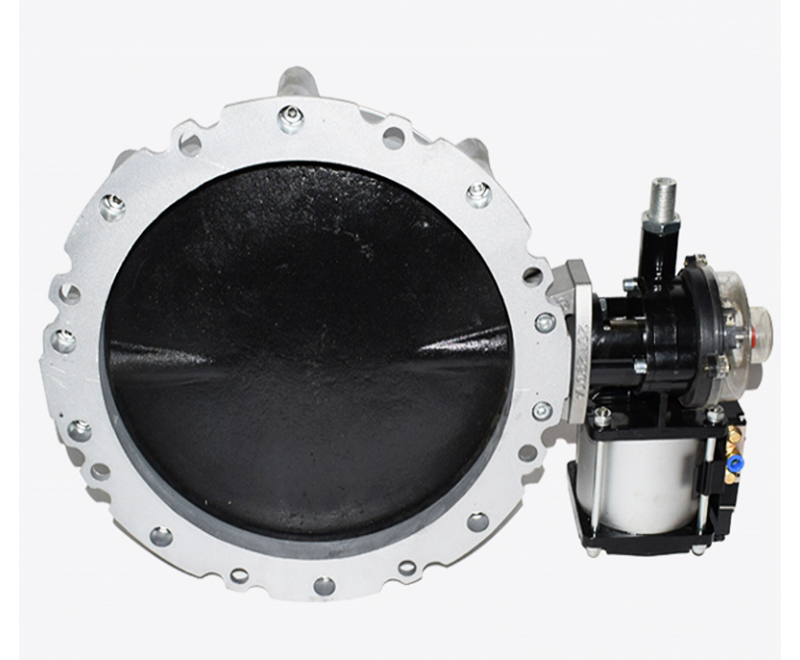

V1FS300GBN气动蝶阀主要用于混凝搅站开关料箱,料斗以及装有粉状或是颗粒状物料的筒仓

 品名:气动粉料蝶阀

型号:V1FS300GBN-WF

订货型号:V1FS300GBN+CP101+VS520+MIC23

元器件组成:蝶阀(V1FS-300GBN)、 气动执行器(CP101)  、  信号返馈器 (MIC23),、电磁阀(VS520)

驱动形式:电磁气动

通径:DN300

密封形式:软密封

连接形式:法兰

结构形式:单法兰

阀体材质:合金铝

阀板材质:球墨铸铁

密封材质简介:

N-黑色丁腈橡胶(NBR):(温度30~85)适用于石油产品,带油蒸汽的空气,植物油的矿物质;不适用于超过65的热水或超过60的热干空气。因此耐油密封制品以及采用丁腈橡胶为主,丁腈橡胶具有优良的耐燃料油及芳香溶剂等性能,但不耐酮,酯的拾氯化氢等介质。丁腈橡胶耐油、耐热、耐磨性好,但不适用于磷酸酯系列液压及含极性添加剂的齿轮油。

S-白色硅橡胶(SI):(温度-20~150)适用于饮用水、热水、无油空气以及高温蒸汽等,不适用于石油类介质。硅橡胶具有突出的耐高低温,耐臭氧及耐开候老化性能,在-20~150的工作温度范围内能保持其特有的使用弹性及耐臭氧,耐天候等优点,适宜于热机构中所需。优点:耐热、耐寒性好。缺点:不耐油,机械强度低。

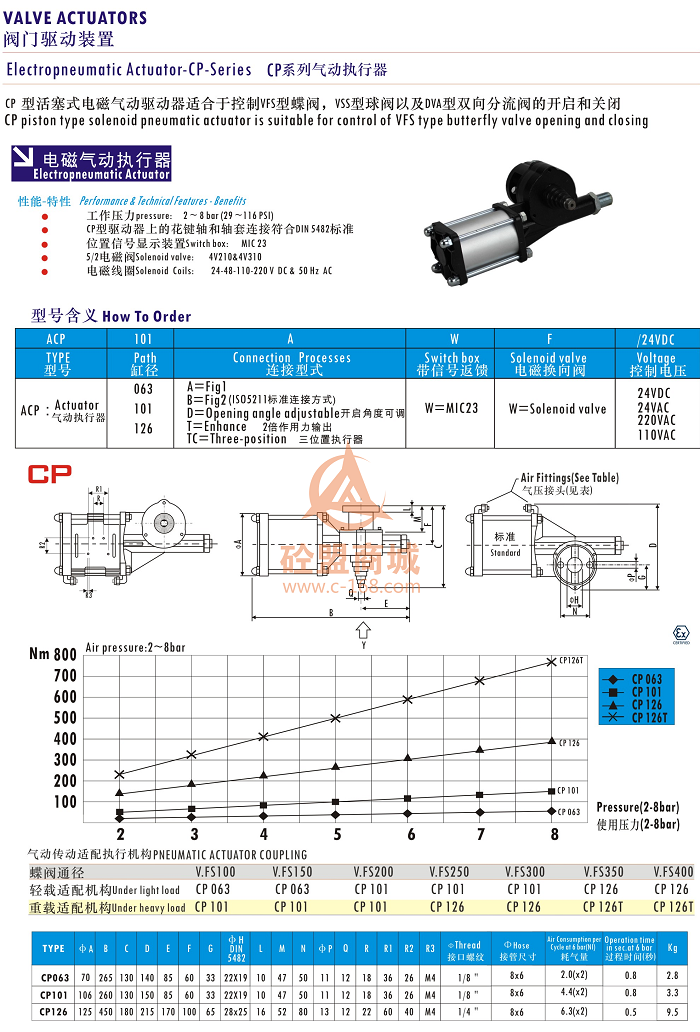

CP101阀门驱动器

电气驱动架和CP型活塞式驱动器适合于控制 VFS型蝶阀,VSS型球阀以及DVA型双向分流阀的开启和关闭

性能-特性-益处
  • 工作压力:2 ~ 8 bar (29 ~116 PSI)
  • CP型驱动器上的花键轴和轴套连接符合DIN 5482标准。
  • 坚固而紧凑的设计
  • 可与WAM生产的其他类型驱动器互换
  • 持久耐用
  • 高协调性
  • 鉴于大批量生产,此驱动器具有极好的成本效率。

选项&附件

  • 位置信号显示装置MIC 23
  • 5/2电磁阀V5V80和 V5V40
  • 电磁线圈 BOB 24-48-110-230 V 直流或 50 Hz 交流

蝶阀安装注意事项:

把蝶阀扳到关的位置



1、拆下蝶阀气缸的定位杆,把蝶阀气缸的活塞杆



扳到全部伸出的位置。



2、把蝶阀气缸的内花键套上蝶阀的外花键;在套



花键时要注意气缸的位置应与关闭状态下的阀芯板



平行,其角度偏差为1个花键所对应的角度。



3、蝶阀气缸对好位置后,用螺栓固定在蝶阀上。



4、用扳手扳动蝶阀气缸,看蝶阀能否灵活打开和关闭。

5、用扳手扳动蝶阀气缸,再把蝶阀扳到关



的位置(注意,一定要关严),把气缸活塞



定位杆装上,顶住此位置的气缸活塞杆,并



用锁紧螺母锁紧定位杆。



6、安装信号盒,两个检测信号的装置互



90度安装。



7、装上开关指示装置,并指向CLOSE
